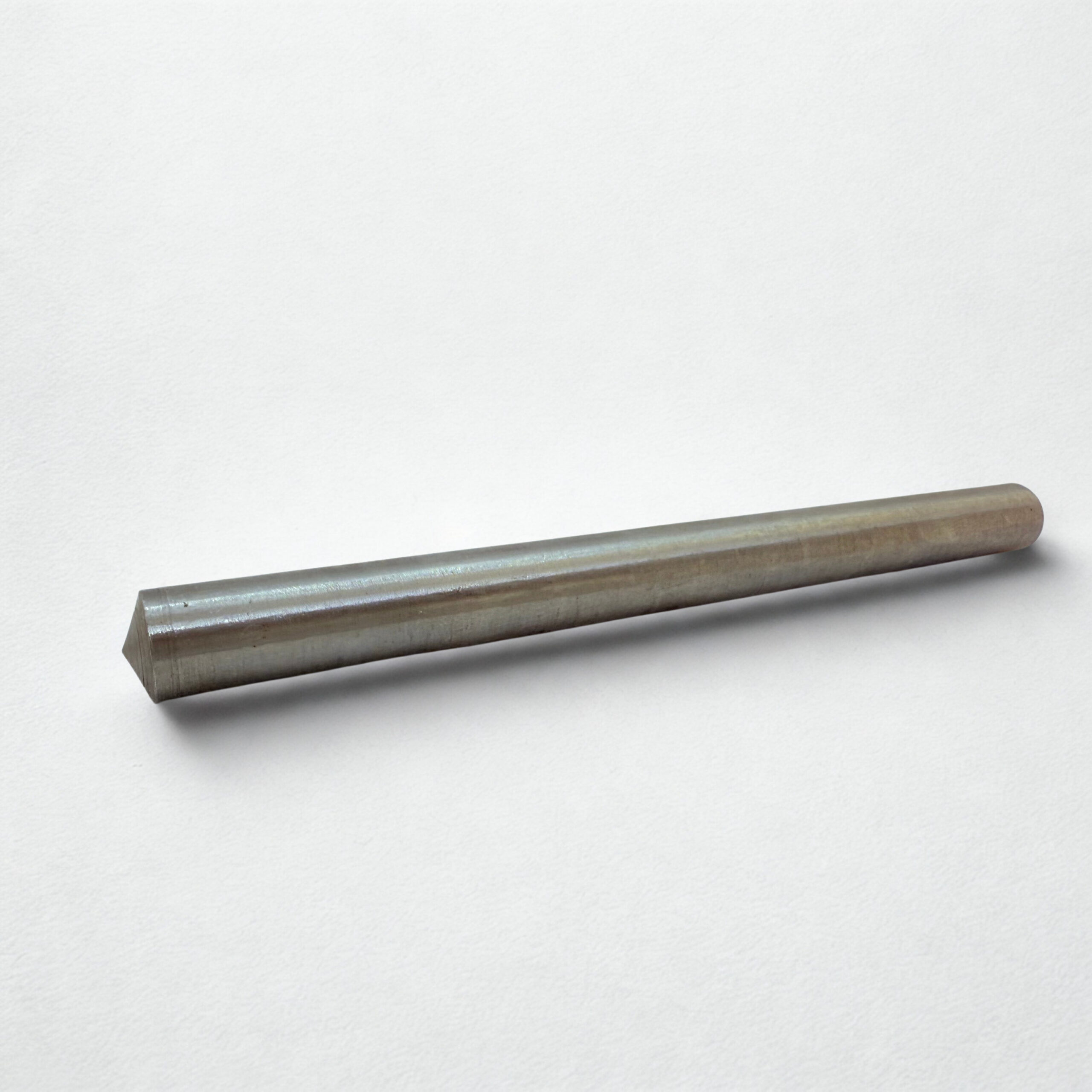

Las Chavetas Cónicas  son cuerpos macizos de acero utilizadas para fijar dos o más piezas entre sí.
Son empleadas en la fabricación de máquinas herramientas, matrices, ferrocarriles y distintos dispositivos mecánicos.
Sinónimo de Chavetas Cónicas es pasador, clavija o perno cónico.

Las Chavetas Cónicas  standard son fabricadas controlando cuidadosamente las medidas y respetando las tolerancias de la norma DIN 1 según plano de fabricación especial. Esto es sumamente importante para evitar el desgaste prematuro de los dispositivos o equipos mecánicos.

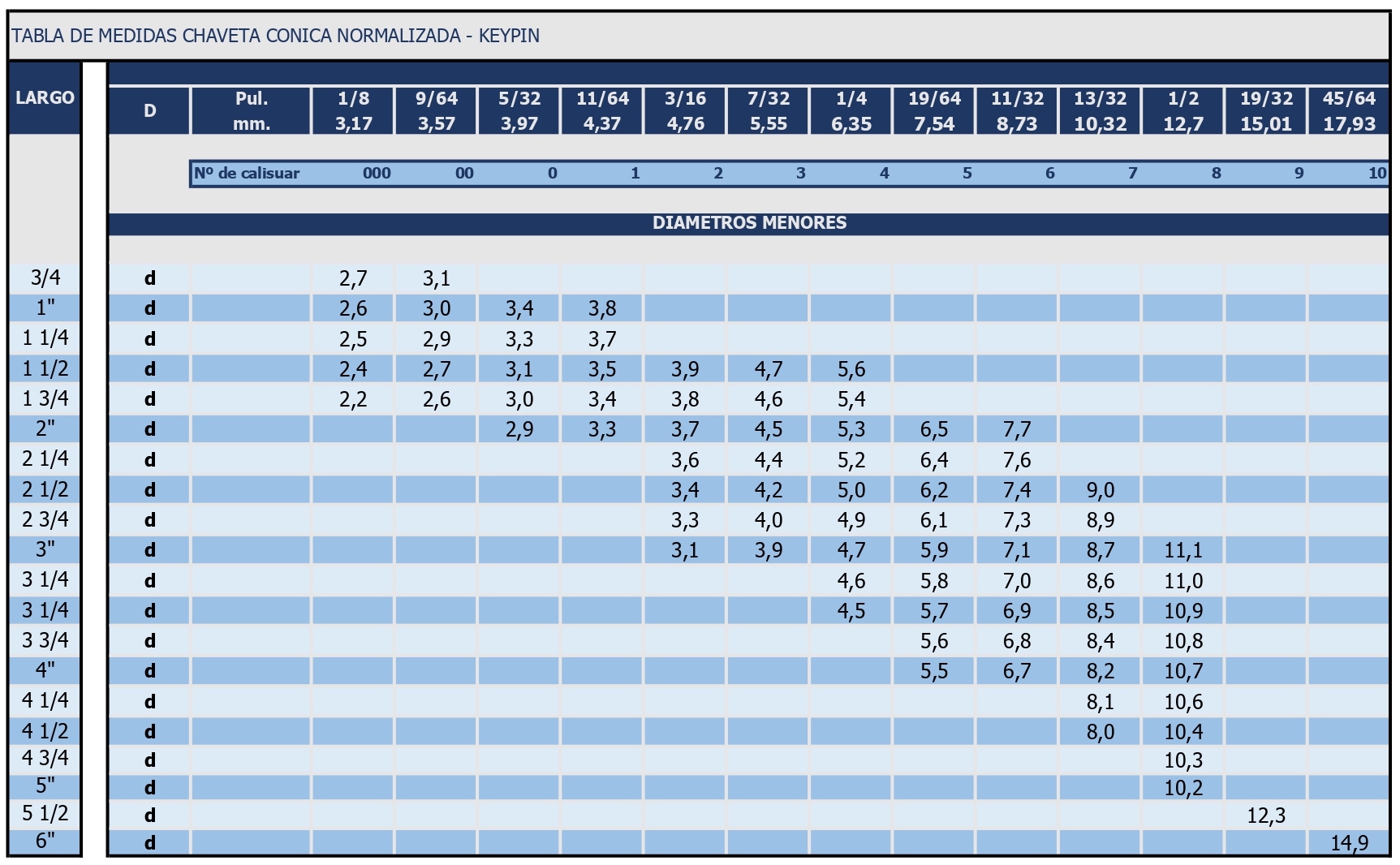

¿Por qué normalizadas? Si bien estas piezas están contempladas en las normas DIN 1 como métricas, en Argentina durante los años 50, el uso y las costumbres marcaron la tendencia a las medidas en pulgadas. Es por esto que en ese tiempo Ernesto Skotnica y Jorge Skotnica realizaron una tabla de medidas que se adjunta la cual fue adoptada por el mercado argentino y hoy está arraigada en la industria nacional

Para colocar las Chavetas Cónicas  hay que agujerear las partes a fijar y es necesario alisar con calisuar cónico, luego se aojan la Chavetas Cónicas .

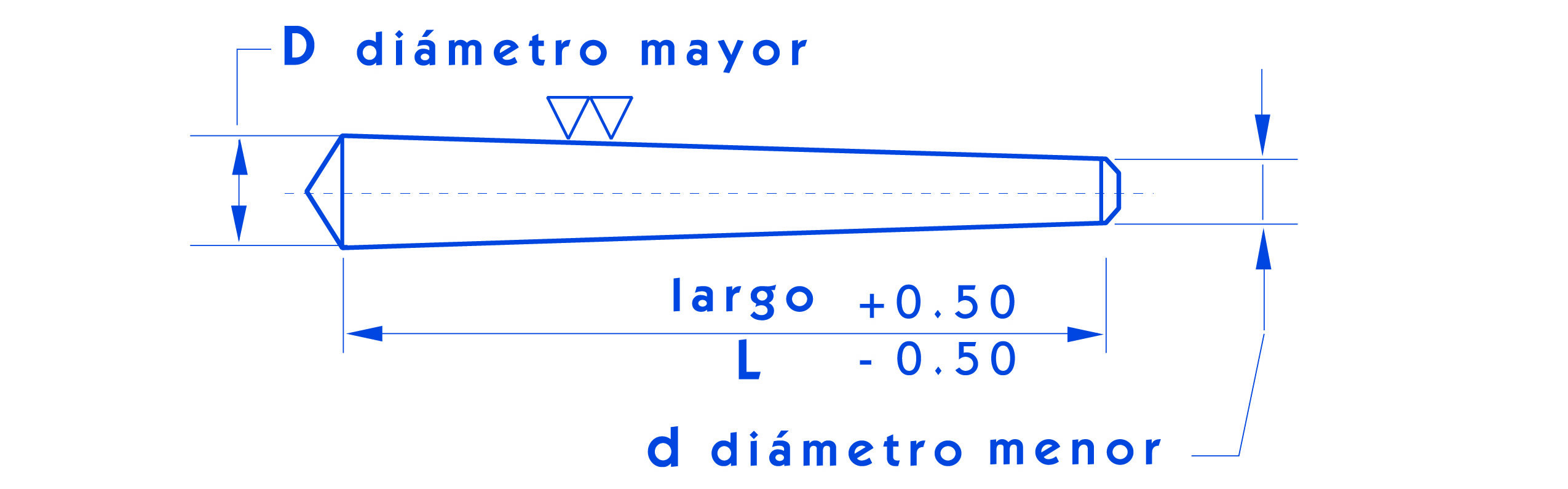

Su conicidad al 2% hace que las partes queden fijadas entre sí. A las Chavetas Cónicas Normalizadas  se las denomina por el número del calisuar utilizado más el largo correspondiente. Ejemplo: Chavetas Cónica  N° 4×3 equivale a chavetas cuyas dimensiones son: diámetro mayor: 6.35 mm ó 1/4 “, largo: 76.20 mm ó 3” y diámetro menor: 4.76 mm ó 3/16”
